Карактеристики и употреба на топчести лежишта со длабок жлеб, топчести лежишта со аголен контакт и топчести лежишта

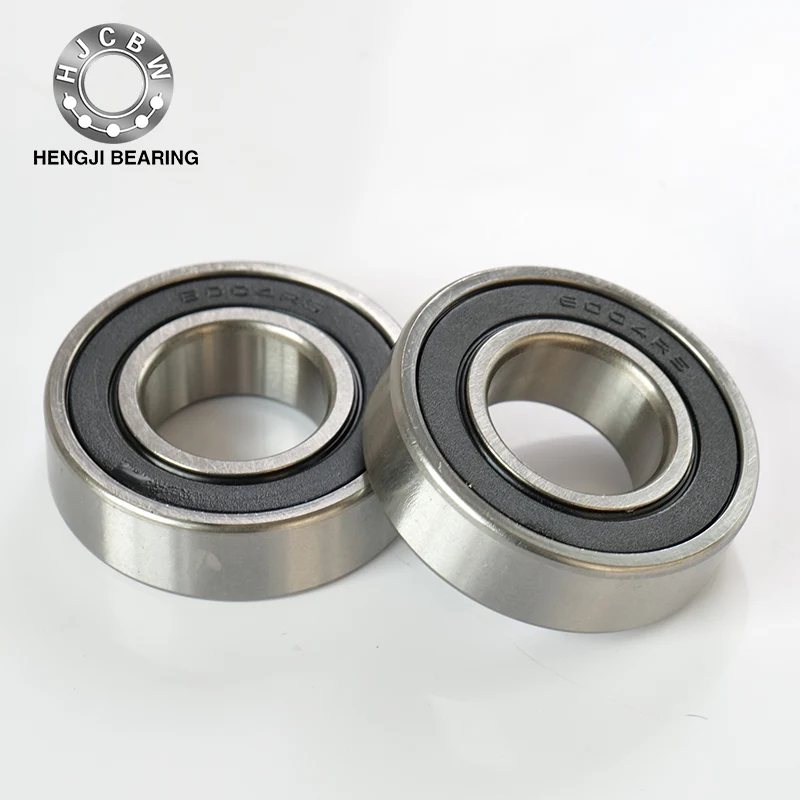

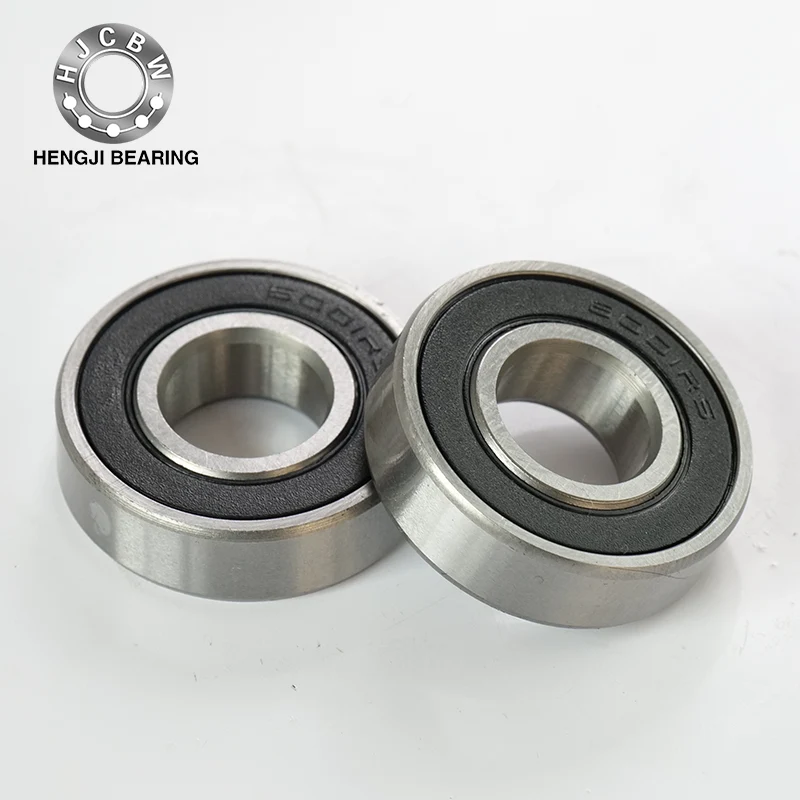

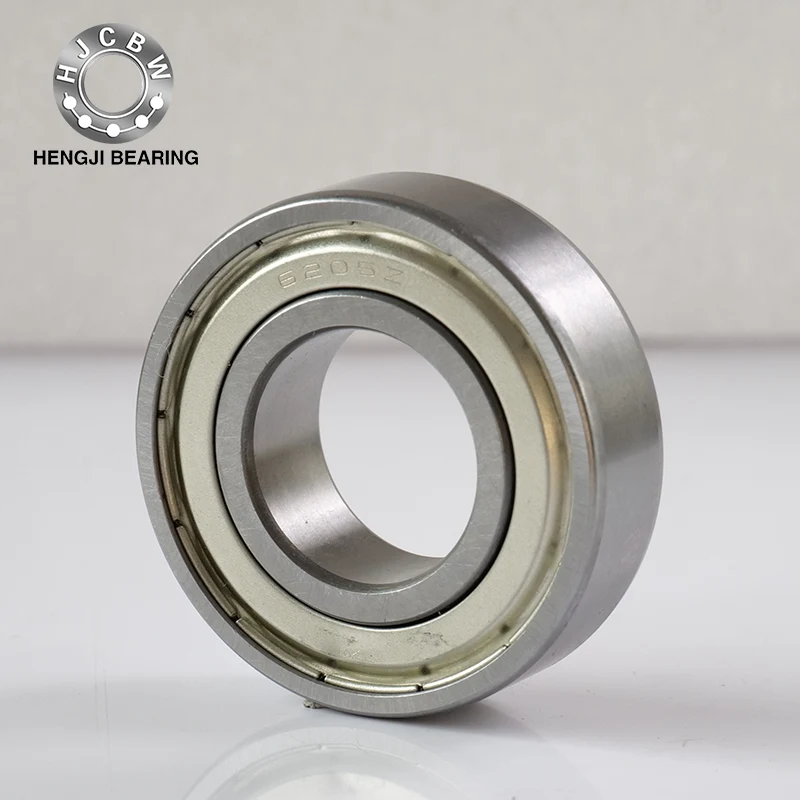

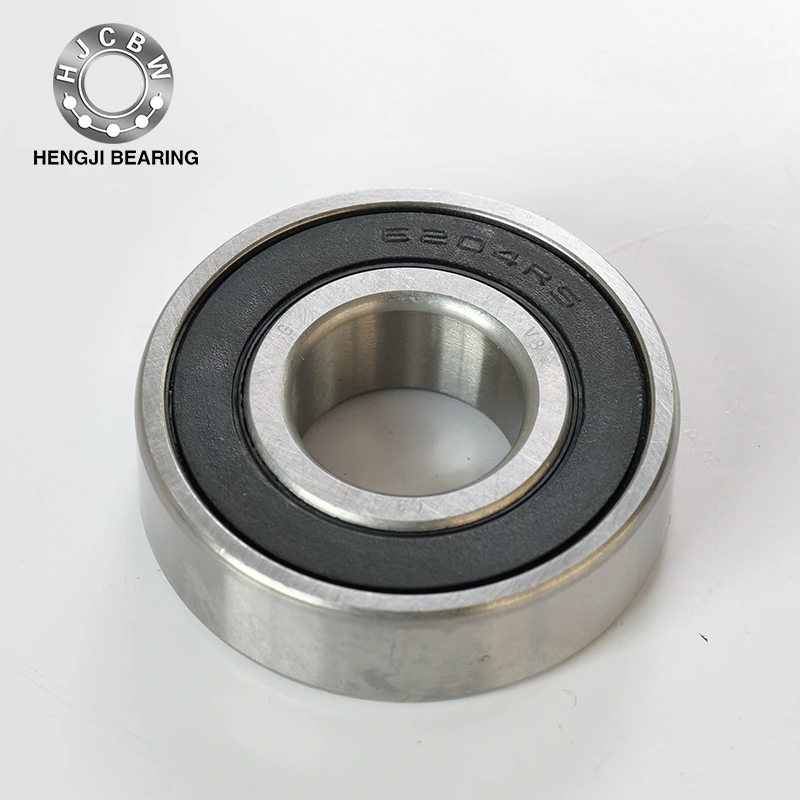

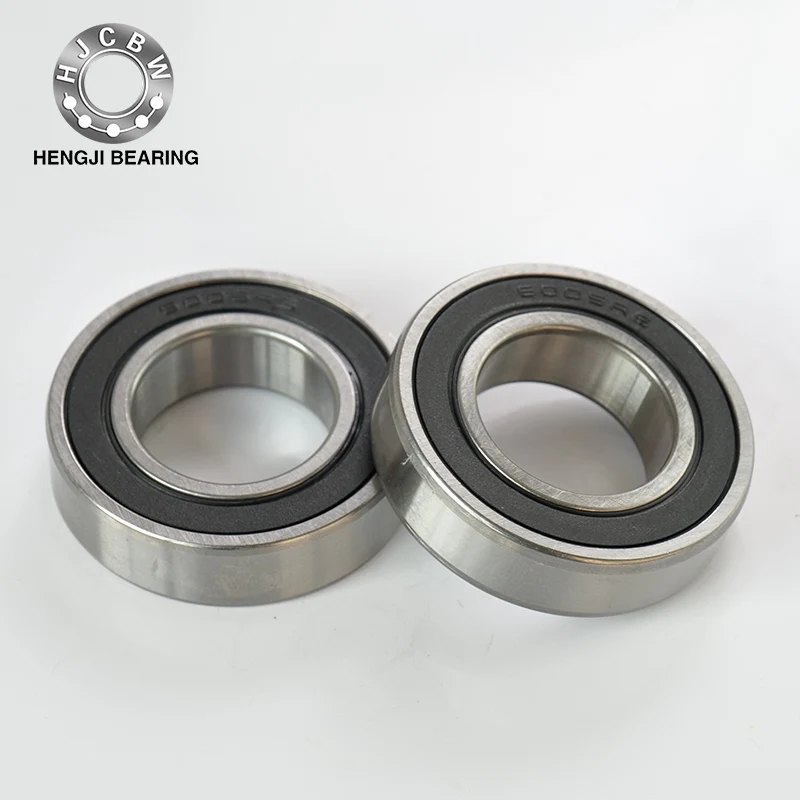

Топчести лежишта со длабок жлеб

Карактеристики:Топчести лежишта со длабок жлебсе репрезентативни тркалачки лежишта со широк опсег на намени. Тие можат да издржат радијални оптоварувања и двонасочни аксијални оптоварувања и се погодни за апликации кои бараат мал шум, ротација со голема брзина и ниски вибрации. Запечатените лежишта со капаци за челична прашина или гумени заптивки се претходно наполнети со соодветна количина на маснотии. Лежиштата со потпорни прстени или прирабници на надворешните прстени лесно се лоцираат аксијално и се монтираат во куќиштето. Димензиите на лежиштата со големо оптоварување се исти како оние на стандардните лежишта, но има жлеб за полнење на внатрешниот и надворешниот прстен, што го зголемува бројот на топчиња и номиналната оптовареност.

Главно применливи кафези: кафези за печат од челик (бранова форма, во облик на круна...еден ред; во облик на S...двоен ред), кафези со исечени легура на бакар или фенолна смола, калапи од синтетичка смола.

Главни употреби: Автомобили: задни тркала, менувачи и компоненти на електричниот уред.

Електрични: мотори за општа намена, апарати за домаќинство.

Други: инструменти, мотори со внатрешно согорување, градежни машини, железнички возила, машини за утовар и истовар, земјоделски машини, разни индустриски машини.

Аголни контактни топчести лежишта

Карактеристики: Постои контакт агол помеѓу прстенот и топката. Стандардните агли на контакт се 15°, 30° и 40°. Колку е помал аголот на контактот, толку е попогодна за ротација со голема брзина. Колку е поголем аголот на контактот, толку е поголем капацитетот на аксијално оптоварување. Едноредните лежишта можат да издржат радијални оптоварувања и еднонасочни аксијални оптоварувања. Комбинацијата DB, комбинацијата DF и лежиштата со дворедни лежишта можат да издржат радијални оптоварувања и двонасочни аксијални оптоварувања. Комбинацијата DT е погодна за прилики кога еднонасочното аксијално оптоварување е големо, а номиналната оптовареност на едно лежиште е недоволна. Лежиштата од типот ACH со голема брзина имаат мал дијаметар на топката и голем број топчиња. Најмногу се користат во вретена за машински алати. Аголни контактни топчести лежишта се погодни за ротација со голема брзина и висока прецизност. Структурата е дека два едноредни аголни контактни топчести лежишта комбинирани на задната страна ги делат внатрешните и надворешните прстени, кои можат да издржат радијални оптоварувања и двонасочни аксијални оптоварувања. Постојат и запечатени типови без пополнување на жлебните лежишта.

Главно применливи кафези: кафези за печат од челични плочи (во облик на чинија...еден ред; во облик на S, во облик на круна...двоен ред), кафези од легура на бакар или фенолна смола, кафези од синтетичка смола.

Главни употреби: еден ред: вретена за машински алати, мотори со висока фреквенција, гасни турбини, центрифугални сепаратори, предни тркала за мали автомобили, вратила за диференцијални пиниони.

Двоен ред: пумпи за масло, дувалки Roots, воздушни компресори, разни преноси, пумпи за вбризгување гориво, машини за печатење.

Потисни топчести лежишта

Карактеристики: Се состои од прстен за тркачка патека во облик на мијалник со склоп на патека, топка и кафез. Прстенот на тркачката патека што се совпаѓа со вратилото се нарекува прстен на вратило, а прстенот на тркачката патека што одговара на куќиштето се нарекува прстен на седиштето. За двонасочните лежишта, средниот прстен се совпаѓа со вратилото. Еднонасочното лежиште може да издржи еднонасочни аксијални оптоварувања, а двонасочното лежиште може да издржи двонасочни аксијални оптоварувања (ниту едното не може да издржи радијални оптоварувања).

Главно применливи кафези: кафези за печат од челични плочи, кафези со сечење од бакарна легура или фенолна смола, кафези од синтетичка смола.

Главни употреби: иглички за воланот на автомобилот, вретена за машински алати.
